DNライティング 調光・調色LEDモジュール MCT-LED2 電源装置別売 スリムサイズ ドーム型カバー 本体1662mm 昼白色(5000K)〜電球色(2800K) 高演色型 MCTLED21662H5028DMG ※受注生産品

•
•

• 詳細は販売元ページにてご確認ください。

  販売元ページで確認・購入する

•
•
•

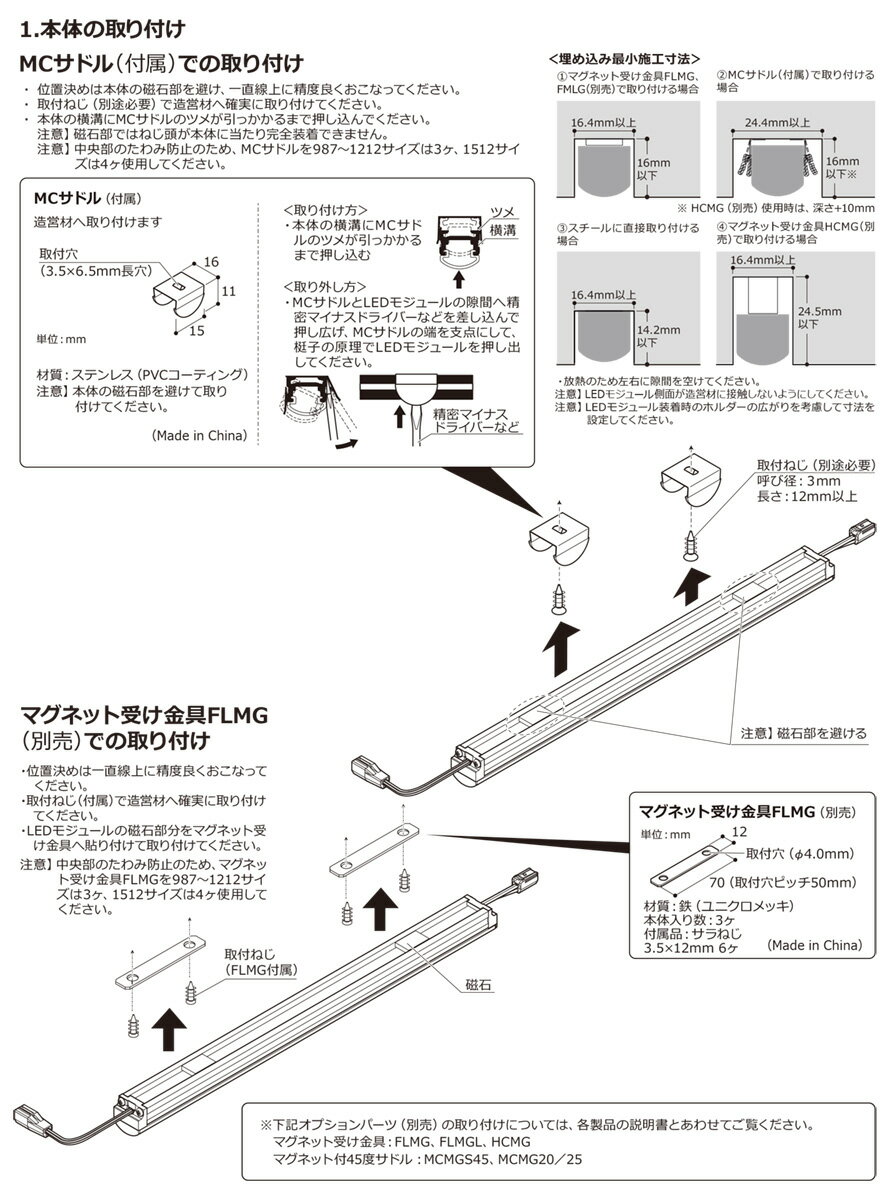

メーカー: DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名:調光・調色LEDモジュール MCT-LED2 D 入力電圧:DC24V 連結:1系統2500mm以内 調光:PWM ※以下のオプション品は別途必要です。 ≪直流電源装置≫ 直流電源装置 ※適合する直流電源装置をお選びください。 ≪PWM調光・調色ドライバ≫ PDD240DT ≪適合調光器≫ PDC1500T(3路スイッチ対応):出力負荷15Aまで PDC1000S(3路スイッチ対応):出力負荷15Aまで ≪オプションパーツ≫ 延長コード・接続コードHKTL マグネット受け金具FLMG マグネット受け金具ロングFLMGL マグネット受け金具HCMG マグネット付45度サドルMCMGS45 マグネット受け斜め金具MCMG20/25 コネクタホルダーCFH ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。 ※条件により、実際のカラーと異なって見えることがあります。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 LED ライト お店用 店舗用 店舗照明 ショールーム照明 ディスプレイ照明 調光 住宅用調光・調色LEDモジュールMCT-LED2 D 高演色型 ■特徴 色温度は5000K〜2800K、明るさは5%〜100%の範囲で調節できるので、空間演出に最適です。 ・スリムサイズ ・ドーム型カバー ・埋め込み取り付け可能 ・連結可(1系統2500mm以内) ※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 MCT-LED2 537 H5028 D – MG (例) 1 2 3 4 5 1.製品種別 調光・調色LEDモジュール 2.長さ 87、312、537、837、987、1137、1212、1512、1737、1962、2262、2487の12サイズ+特注21サイズ 3.光源色 H5028=5000K 昼白色(高演色型) 〜 2800K 電球色(高演色型) 4.カバー ドーム型カバー 5.磁石付き 光源寿命40,000時間 ≪寸法図≫ ■取付方法 1.本体の取り付け 【MCサドル(付属)での取り付け】 ・ 位置決めは本体の磁石部を避け、一直線上に精度良くおこなってください。 ・ 取付ねじ(別途必要)で造営材へ確実に取り付けてください。 ・ 本体の横溝にMCサドルのツメが引っかっかるまで押し込んでください。 【注意】磁石部ではねじ頭が本体に当たり完全装着できません。 中央部のたわみ防止のため、MCサドルを987〜1212サイズは3ヶ、1512サイズは4ヶ使用してください。 【マグネット受け金具FLMG(別売)での取り付け】 ・ マグネット受け金具を付属の取付ねじで造営材へ確実に取り付けてください。 ・ LED モジュールの磁石部分をマグネット受け金具へ貼り付けて取り付けてください。 【注意】中央部のたわみ防止のため、マグネット受け金具FLMGを987〜1212サイズは3ヶ、1512サイズは4ヶ使用してください。 ※写真をクリックすると拡大します。 2.PWM調光・調色ドライバPDD240DT(別売)の接続 【注意】LEDモジュール末端のコネクタは上から絶縁テープで巻く等の処理をおこなってください。 ・接続コードHKTL3000片切り(別売)を使用し、PWM調光・調色ドライバPDD240DTの出力リード線へ圧着接続してください。ただし、LEDモジュール連結合計長が2500mmを越える場合は、PWM調光・調色ドライバPDD240DTの出力側リード線末端で分岐してください。 3.電源の供給 ・全ての作業が終わりましたら電源を入れ、LEDが点灯・調光することを確認してください。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。
