DNライティング LED棚照明器具 棚下・間接照明用 フレキシブルLEDモジュール 高照度タイプ トップビュー FXH-LED 電源装置別売 本体寸法5014mm 電球色 3000K FXHLED5014L30 ※受注生産品

•
•

• 詳細は販売元ページにてご確認ください。

  販売元ページで確認・購入する

•
•
•

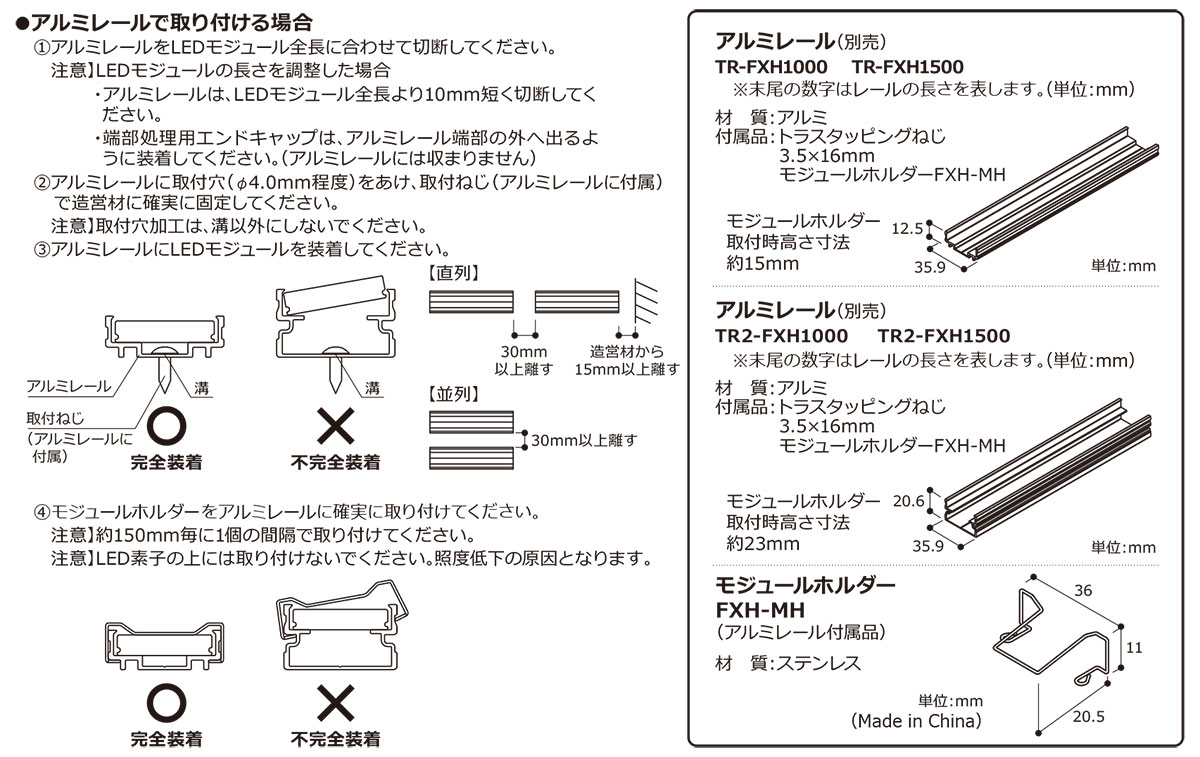

メーカー: DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名:棚下・間接照明用LEDモジュール FXH-LED ※以下のオプション品は別途必要です。 直流電源装置 延長コード・接続コード HKHL 取付クリップ FXH-CL アルミレールTR-FXH 1000mm アルミレールTR-FXH 1500mm アルミレールTR2-FXH 1000mm アルミレールTR2-FXH 1500mm TFHサドル 調光器(PWM)・段調光アダプタ ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。※この商品は電気工事士による取付工事が必要です。資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト お店用 店舗用 店舗照明住宅用 ショールーム照明 ディスプレイ照明 調光 コーブ照明 コーニス照明DNライティング LEDモジュールFXH-LED5014 フレキシブル 高照度タイプ バラ配線 ■特徴 1014mmサイズで2820lmの明るさ 最小曲げ半径150mm 連結可(1系統5014mm以内) 埋め込み取り付け可能 FXH-LED 1014 W (例) 1 2 3 1.LEDモジュール種別 フレキシブルLEDモジュール 高照度タイプ 2.サイズ 514、1014、1514、2014、2514、3014、5014の7サイズ 3.光源色 L28=2800K 電球色 Ra85 L30=3000K 電球色 Ra85 WW=3500K 温白色 Ra85 W=4200K 白色 Ra85 N=5000K 昼白色 Ra85 ※すべて受注生産品です。 ■ 50mm毎で切断可能 ■ 直流電源装置別置 ■ 屋内仕様 ≪DNライティング 棚下・間接照明用LEDモジュール 高照度タイプ≫ FXH-LED5014 品番 光源色 本体寸法L 器具質量 LEDモジュール入力電力 メーカー希望小売価格 単価 定格寿命 FXH-LED5014N 昼白色 5014mm 0.88kg 108.0W 159,610円 111,727円 40,000h FXH-LED5014W 白色 FXH-LED5014WW 温白色 FXH-LED5014L30 電球色 FXH-LED5014L28 電球色 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。 >>DNライティング LED照明器具をはじめから選びなおす ■取付方法 1.本体の取付け ●LEDモジュールの長さ調整が必要な場合 1.本体の切断 1)指定の切断箇所を確認してください。(50mm毎で切断可能) 2)金属用ハサミ、モールカッターなどで切断してください。 2.端部処理用エンドキャップの装着方法 1)LEDモジュール端部に推奨接着剤(信越化学工業製KE45T、別途必要)を十分に塗布し、エンドキャップを装着してください。(湾曲部分の向きに注意) 2)端部処理用エンドキャップがLEDモジュールに隙間なく確実に装着されていることを確認してください。 はみ出した接着剤は拭き取ってください。 ●取付クリップで取り付ける場合 1.取付クリップは150mm間隔を目安に配置してください。 2.取付クリップを取付ねじ(取付クリップに付属)で造営材に確実に固定してください。 注意】 LED素子の上には取り付けないでください。照度低下の原因となります。 ●アルミレールで取り付ける場合 1.アルミレールをLEDモジュール全長に合わせて切断してください。 注意】 LEDモジュールの長さを調整した場合 ・ アルミレールは、LEDモジュール全長より10mm短く切断してください。 ・ 端部処理用エンドキャップは、アルミレール端部の外へ出るように装着してください。 (アルミレールには収まりません) 2.アルミレールに取付穴(φ4. 0mm程度)をあけ、取付ねじ(アルミレールに付属)で造営材に確実に固定してください。 注意】 取付穴加工は、溝以外にしないでください。 3.アルミレールにLEDモジュールを装着してください。 4.モジュールホルダー(アルミレール付属品)をアルミレールに確実に取り付けてください。 注意】約150mm毎に1個の間隔で取り付けてください。 注意】LED素子の上には取り付けないでください。照度低下の原因となります。 ●TFHサドルを使用してアルミレールで取り付ける場合 アルミレールで取り付ける場合の手順1、3、4に続けて以下をおこなってください。 5.TFHサドルを取付ねじ(TFHサドルに付属)で造営材に確実に固定してください。 注意】TFHサドルはアルミレール1本につき2個以上使用してください。 6.アルミレールをTFHサドルに装着してください。 7.上向き取付以外はアルミレールの落下防止のため、TFHサドルにモジュールホルダーを取り付けてください。 2.直流電源装置(別売)の接続 ※必ず電源を切って下さい。 ●ELD2475F、ELD2-24240FDを使用する場合 ・ 専用コードHKHL(別売)を必ず使用し下図のとおり配線してください。 ・ LEDモジュール連結合計長が5014mmを越える場合は、直流電源装置出力側リード線の末端で分岐してLEDモジュールを接続してください。 ・ 指定の調光用直流電源装置(ELD2-24240FD)と調光器(PDC1500T、PDC1000S)の接続については、各調光器の取扱説明書をご覧ください。 3.電源の供給 すべての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。
