DNライティング TRIM LINE LED照明器具 一面発光タイプ 間接照明 TIM-FPL 調光兼用型 全長853mm 電球色(2800K) TIM853L28FPL ※受注生産品

•
•
•

• 詳細は販売元ページにてご確認ください。

  販売元ページで確認・購入する

•
•
•
•

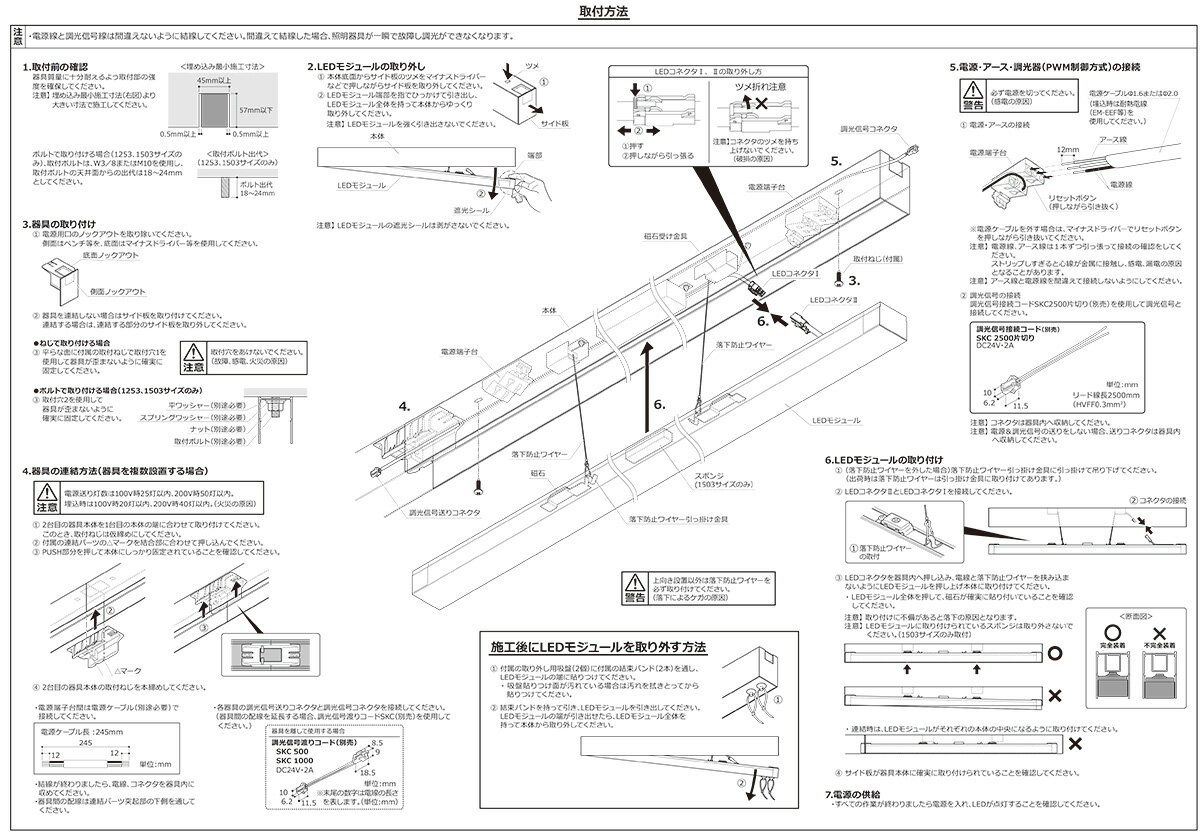

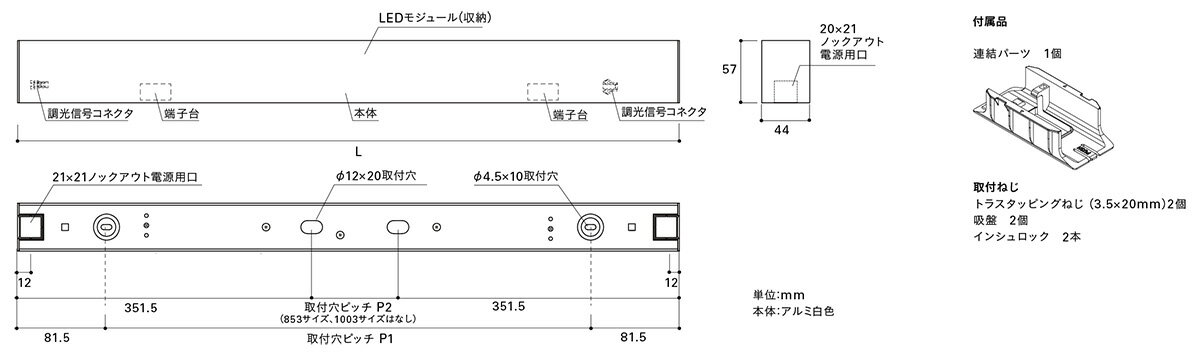

メーカー: DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名:TRIM LINE LED照明器具 TIM-FPL ※以下のオプション品は別途必要です。 ≪調光信号コード≫ 接続コードSKC2500片切り 渡りコードSKC ≪適合調光器≫ PDC1500T(3路スイッチ対応) PDC1000S(3路スイッチ対応) ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト お店用 店舗用 店舗照明 ショールーム照明 ディスプレイ照明 コンパクト 調光 住宅用DNライティング TRIM LINE LED照明器具一面発光タイプTIM-853-FPL ■特徴 調光兼用型 一面発光タイプ 側面が発光せず“一面だけ”のフラットの光で、隙間の小さい埋め込みが可能です。 埋め込み取り付け可能 TIM‐ 1003 N ‐ F PL (例) 1 2 3 4 5 1.器具種別調光兼用型のLED照明器具 一面発光タイプ 2.長さ853 1003 1253 1503mmの4サイズ 3.光源色 L24=2400K 電球色 Ra83 L28=2800K 電球色 Ra83 L30=3000K 電球色 Ra83 WW=3500K 温白色 Ra86 W=4200K白色 Ra86 N=5000K 昼白色 Ra86 4.入力電圧100V〜242V 5.調光兼用型PWM調光5%〜100% ※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ≪取付方法≫※必ず電源を切ってから行ってください。 1.取付前の確認 ・器具質量に十分耐えるよう取付部の強度を確保してください。 【注意】 埋め込み最小施工寸法より大きい寸法で施工してください。 2. LEDモジュールの取り外し (1)本体底面からサイド板のツメをマイナスドライバーなどで押しながらサイド板を取り外してください。 (2)LEDモジュール端部を指でひっかけて引き出し、LEDモジュール全体を持って本体からゆっくり取り外してください。 【注意】LEDモジュールを強く引き出さないでください。 3. 器具の取り付け (1)電源用口のノックアウトを取り除いてください。側面はペンチ等を、底面はマイナスドライバー等を使用してください。 (2)器具を連結しない場合はサイド板を取り付けてください。 連結する場合は、連結する部分のサイド板を取り外してください。 [ねじで取り付ける場合] (3)平らな面に付属の取付ねじで取付穴を使用して器具が歪まないように確実に固定してください。 [ボルトで取り付ける場合(1253、1503サイズのみ)] (3)取付穴2を使用して器具が歪まないように確実に固定してください。 4. 器具の連結方法(器具を複数設置する場合) (1)2台目の器具本体を1台目の本体の端に合わせて取り付けてください。 このとき、取付ねじは仮締めにしてください。 (2)付属の連結パーツの△マークを結合部に合わせて押し込んでください。 (3)PUSH部分を押して本体にしっかり固定されていることを確認してください。 (4)2台目の器具本体の取付ねじを本締めしてください。 ・電源端子台間は電源ケーブル(別途必要)で接続してください。 ・結線が終わりましたら、電線、コネクタを器具内に収めてください。 ・器具間の配線は連結パーツ突起部の下側を通してください。 ・各器具の調光信号送りコネクタと調光信号コネクタを接続してください。 ( 器具間の配線を延長する場合、調光信号渡りコードSKC(別売)を使用してください。) 5. 電源・アース・調光器(PWM制御方式)の接続 (1)電源・アースの接続 ※電源ケーブルを外す場合は、マイナスドライバーでリセットボタンを押しながら引き抜いてください。 【注意】 電源線、アース線は1本ずつ引っ張って接続の確認をしてください。 ストリップしすぎると心線が金属に接触し、感電、漏電の原因となることがあります。 【注意】 アース線と電源線を間違えて接続しないようにしてください。 (2)調光信号の接続 調光信号接続コードSKC2500片切り(別売)を使用して調光信号と接続してください。 【注意】コネクタは器具内へ収納してください。 【注意】電源&調光信号の送りをしない場合、送りコネクタは器具内へ収納してください。 6. LEDモジュールの取り付け (1)(落下防止ワイヤーを外した場合)落下防止ワイヤー引っ掛け金具に引っ掛けて吊り下げてください。 (出荷時は落下防止ワイヤーは引っ掛け金具に取り付けてあります。) (2)LEDコネクタ2とLEDコネクタ1を接続してください。 (3)LEDコネクタを器具内へ押し込み、電線と落下防止ワイヤーを挟み込まないようにLEDモジュールを押し上げ本体に取り付けてください。 ・ LEDモジュール全体を押して、磁石が確実に貼り付いていることを確認してください。 【注意】 取り付けに不備があると落下の原因となります。 【注意】LEDモジュールに取り付けられているスポンジは取り外さないでください。(1503サイズのみ取付)。 (4)サイド板が器具本体に確実に取り付けられていることを確認してください。 7. 電源の供給 ・すべての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。 ※クリックすると拡大します。 ※クリックすると拡大します。
