DNライティング 軒下用フレキシブルLEDモジュール 高照度タイプ FXH-LED-WP トップビュー 電源装置別売 IP64 本体3040mm 電球色 3000K FXHLED3040L30WP ※受注生産品

•
•

• 詳細は販売元ページにてご確認ください。

  販売元ページで確認・購入する

•
•
•

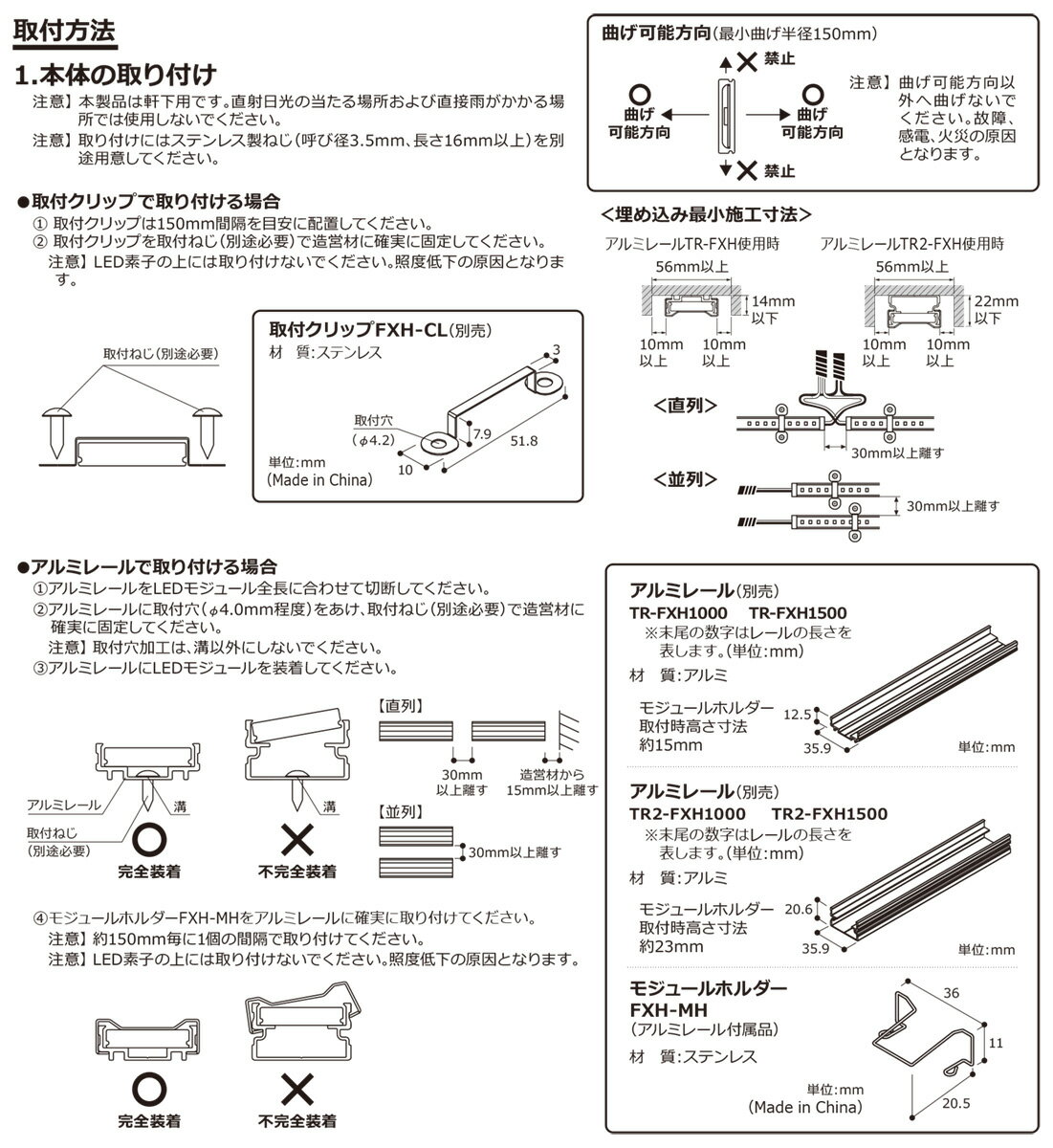

メーカー: DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名:軒下用LEDモジュール FXH-LED-WP ※以下のオプション品は別途必要です。 ELD2475F ELD2-24240FD ELD24150FDD 取付クリップ FXH-CL アルミレールTR-FXH 1000mm アルミレールTR-FXH 1500mm アルミレールTR2-FXH 1000mm アルミレールTR2-FXH 1500mm TFHサドル ※直射日光のあたる場所では使用しないでください。器具の発熱や劣化、LEDの短寿命の原因となることがあります。 ※浴室、サウナなどの高温、高湿になる場所では使用しないでください。 ※海の近くなどの塩害の影響を受ける可能性のある場所、温泉付近などの腐食ガスが発生する場所など、錆や腐食の発生する場所では使用しないでください。 ※水没するおそれがある場所では使用しないでください。 ※周囲温度は5℃〜35℃の範囲で使用してください。周囲温度が高温または低温の場合、(特に寒冷地など)器具の短寿命、不点灯、チラツキの原因となります。 ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。※この商品は電気工事士による取付工事が必要です。資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト 店舗照明 住宅 商業施設 シームレス アウトドア 壁面間接照明 ホテルゲート軒下用フレキシブルLEDモジュールFXH-LED3040-WP ■特徴 最小曲げ半径150mm 明るさが必要な環境におすすめです。 連結可(1系統最大5040mm以内) IP保護等級:IP64 埋め込み取り付け可能 FXH-LED 1040 N – WP (例) 1 2 3 4 1.製品種別 軒下用フレキシブルLEDモジュール。 2.長さ 540、1040、1540、2040、2540、3040、5040の7サイズ 3.光源色 L28=2800K 電球色 Ra83 L30=3000K 電球色 Ra83 WW=3500K 温白色 Ra86 W=4200K 白色 Ra86 N=5000K 昼白色 Ra86 4.軒下用 ■ 光源寿命30000時間 ■ 周波数50/60Hz共用 ■ 軒下仕様 ≪寸法図・付属品≫ ■取付方法 1.本体の取り付け 注意】本製品は軒下用です。直射日光の当たる場所および直接雨がかかる場所では使用しないでください。 注意】 取り付けにはステンレス製ねじ(呼び径3.5mm、長さ16mm以上)を別途用意してください。 ・取付クリップで取り付ける場合 【1】取付クリップは150mm間隔を目安に配置してください。 【2】取付クリップを取付ねじ(別途必要)で造営材に確実に固定してください。 注意】LED素子の上には取り付けないでください。照度低下の原因となります。 ・アルミレールで取り付ける場合 【1】アルミレールをLEDモジュール全長に合わせて切断してください。 【2】アルミレールに取付穴(φ4.0mm程度)をあけ、取付ねじ(別途必要)で造営材に確実に固定してください。 注意】取付穴加工は、溝以外にしないでください。 【3】アルミレールにLEDモジュールを装着してください。 【4】モジュールホルダーFXH-MHをアルミレールに確実に取り付けてください。 注意】約150mm毎に1個の間隔で取り付けてください。 注意】LED素子の上には取り付けないでください。照度低下の原因となります。 2.取付穴ピッチの調節 ・アーム固定ナット(M6)をゆるめ、アームをアンカーボルトの位置に合わせてスライドさせて、アーム固定ナットを締め付けて確実に固定してください。 ※写真をクリックすると拡大します。 ●TFHサドルを使用してアルミレールで取り付ける場合 アルミレールで取り付ける場合の手順【1】、【3】、【4】に続けて以下をおこなってください。 【5】TFHサドルを取付ねじ(別途必要で造営材に確実に固定してください。 注意】TFHサドルはアルミレール1本につき2個以上使用してください。 【6】アルミレールをTFHサドルに装着してください。 【7】上向き取付以外はアルミレールの落下防止のため、TFHサドルにモジュールホルダーを取り付けてください。 ※写真をクリックすると拡大します。 2.直流電源装置(別売)の接続 直流電源装置の取り扱いについては、各製品の取扱説明書をご覧ください。 ・LEDモジュールを別売の直流電源装置へ接続してください。 ・電線の接続はスリーブ等を使って確実に接続し、自己融着テープを使って防水処理をおこなってください。 ・延長配線する場合は1.25mm2以上の電線をご使用ください。 ・LEDモジュールの末端の電線は自己融着テープを使って防水処理を確実におこなってください。 3.電源の供給 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。
