DNライティング 屋外用SeamlesstypeLED照明器具 HO2-LEDN 光源一体型 電源内蔵 非調光型 ナロー配光タイプ IP65 本体1512mm 電球色 2800K HO2LEDN1512FL28 ※受注生産品

•
•
•

• 詳細は販売元ページにてご確認ください。

  販売元ページで確認・購入する

•
•
•
•

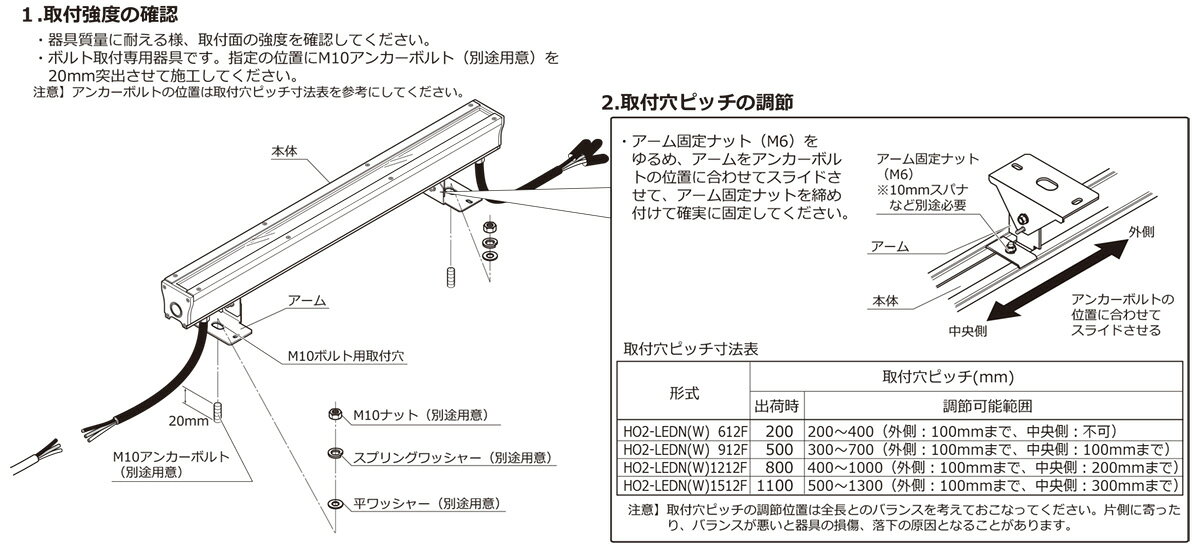

メーカー: DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名:屋外用 Seamlesstype LED照明器具 HO2-LEDN ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。 ※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト 店舗照明 住宅 商業施設 ウォールウォッシャー 看板灯 看板照明 シームレス アウトドア屋外用Seamlesstype LED照明器具HO2-LEDN非調光型 ■特徴 外壁のライトアップなど、ウォールウォッシャーにおすすめです。 ナロー配光タイプ(1/2ビーム角16° ※3000K、2800Kは21°) IP保護等級:IP65 HO2-LEDN 1512 F – L28 (例) 1 2 3 4 1.製品種別 屋内用 Seamlesstype LEDモジュール。 2.長さ 612、912、1212、1512の4サイズ 3.入力電圧 100V/200V 4.光源色 L28=2800K 電球色 Ra84 L30=3000K 電球色 Ra84 WW=3500K 温白色 Ra84 W=4200K 白色 Ra84 N=5000K 昼白色 Ra84 ■ 非調光 ■ 光源寿命40000時間 ■ 周波数50/60Hz共用 ■ 屋外仕様 ≪寸法図・付属品≫ ■取付方法 1.取付強度の確認 ・器具質量に耐える様、取付面の強度を確認してください。 ・ボルトの取付専用器具です。指定の位置にM10アンカーボルト(別途用意)を20mm突出させて施工してください。 注意】アンカーボルトの位置は取付穴ピッチ寸法図を参考にしてください 2.取付穴ピッチの調節 ・アーム固定ナット(M6)をゆるめ、アームをアンカーボルトの位置に合わせてスライドさせて、アーム固定ナットを締め付けて確実に固定してください。 ※写真をクリックすると拡大します。 3.本体の取付 ・取付固定金具のM10ボルト用取付穴にアンカーボルトを通し、平ワッシャー(別途用意)、スプリングワッシャー(別途用意)、M10ナット(別途用意)で取付面に確実に取り付けてください。 4.照度方向の調節 ・回転軸ボルト(M6)と角度調節ねじ(M4)をゆるめ、希望の角度(両側60°まで可倒)で角度調節ねじ(M4)を締めつけ、回転軸ボルト(M6)を締めつけて確実に固定してください。 5.電源ケーブルと電源送りの接続 ・電源リード線へ接続する電源ケーブルは接続する器具の総電気容量に見合った太さの屋外で使用可能なゴム絶縁キャブタイヤケーブルを使用してください。 ・電線の接続は圧着端子等を使って確実に接続し、絶縁処理をおこなってください。各端子を絶縁処理した後、シース部から自己融着テープなどを使って防水処理を確実におこなってください。電線の接続は電気設備技術基準の省令第7条、および同解釈第12条にしたがってください。 ・電源送りは100V使用時で25灯、200V使用時で50灯以内とし、屋外用ハイパワー型LED間接照明器具HO2-LED以外は接続しないでください。 ・電源送りをしない場合は、出荷時の送り側絶縁処理(チューブ加工)を外し、改めて絶縁処理と防水処理を電線1本ずつ確実におこなってください。 注意】電源線、アース線は1本ずつ接続の確認をしてください。 注意】アース線と電源線を間違えて接続しないようにしてください。 6.電源の供給 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。 注意】電源を投入しても点灯までに1〜2秒かかることがあります。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。
